Modeles/projets

La Jauginette

Construction en image du plan de la Jauginette publié sur Navimodelisme
selon le plan de P JAHAN

http://navi.modelisme.com/article355.html

Objectifs: fable coût 70 euros environ pour la coque.
MAXI DELIRE
Longueur de coque 50 cm+ bout dehors=70 cm
lest 1kg

matières
couples en CP de 5mm
colle blanche
Bordées en cp de 0,8 ou 1mm
quille et safran CP de 5mm
Equipements: Radio 2 voies

Mat tube carbone  8mm
bômes tube carbone 6mm

les couples

Le chantier de pro

Pose du fond

Bordages du bouchain du haut

Grandement aidé par la séparation du chantier en 2 parties

Coque finie

276 grammes

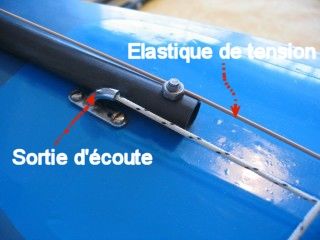

Le chemin d'écoute

Nous avons opté pour un treuil a tambour hitec ce qui facilite grandement le chemin d'écoute et nécessite moins de poulie et de renvois.
L'écoute est attachée au treuil sort a l'avant de la coque par une sortie a 180° revient a l'arrière par une poulie a plat.
jauginette
cliquez sur l'image

Footy class

Dans le même esprit mais + petit il y a aussi le footy class30 cm.
